Περιγραφή προϊόντων

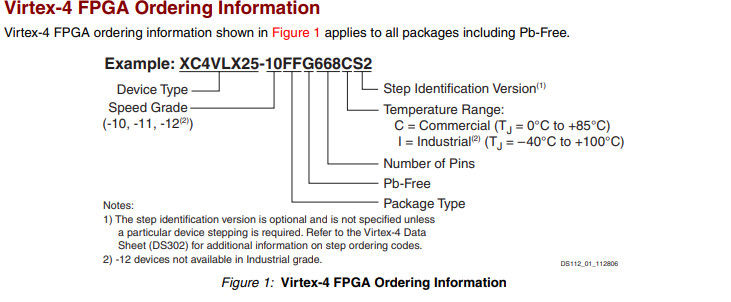

XC4VLX15-12FFG676C XILINX Virtex-4 Family FPGAS IC (Ολοκληρωμένο κύκλωμα) XC4VLX15-12FFG676I

Περιβαλλοντικές & Εξαγωγικές Ταξινομήσεις

Σχετικά με την κατηγορία IC XILINX FPGA:

Γενική περιγραφή Συνδυάζοντας την αρχιτεκτονική Advanced Silicon Modular Block (ASMBL™) με μια μεγάλη ποικιλία ευέλικτων χαρακτηριστικών, η οικογένεια Virtex®-4 της Xilinx ενισχύει σημαντικά τις προγραμματιζόμενες δυνατότητες λογικής σχεδίασης, καθιστώντας την μια ισχυρή εναλλακτική στην τεχνολογία ASIC.Τα Virtex-4 FPGA περιλαμβάνουν τρεις οικογένειες πλατφορμών—LX, FX και SX—προσφέροντας πολλαπλές επιλογές χαρακτηριστικών και συνδυασμούς για την αντιμετώπιση όλων των πολύπλοκων εφαρμογών.Η ευρεία γκάμα μπλοκ πυρήνων σκληρού IP του Virtex-4 FPGA περιλαμβάνει τους επεξεργαστές PowerPC® (με νέα διεπαφή APU), MAC Ethernet τριπλής λειτουργίας, σειριακούς πομποδέκτες 622 Mb/s έως 6,5 Gb/s, αποκλειστικές φέτες DSP, υψηλής κυκλώματα διαχείρισης ρολογιού ταχύτητας και μπλοκ διασύνδεσης σύγχρονης πηγής.Τα βασικά δομικά στοιχεία Virtex-4 FPGA είναι βελτιώσεις εκείνων που βρίσκονται στις δημοφιλείς οικογένειες προϊόντων Virtex, Virtex-E, Virtex-II, Virtex-II Pro και Virtex-II Pro X, επομένως τα σχέδια προηγούμενης γενιάς είναι συμβατά προς τα πάνω.Οι συσκευές Virtex-4 παράγονται με μια υπερσύγχρονη διαδικασία χαλκού 90 nm με τη χρήση τεχνολογίας πλακιδίων 300 mm (12 ιντσών).

Σύνοψη των χαρακτηριστικών της οικογένειας Virtex-4

• Τρεις οικογένειες — LX/SX/FX - Virtex-4 LX: Λύση λογικών εφαρμογών υψηλής απόδοσης - Virtex-4 SX: Λύση υψηλής απόδοσης για εφαρμογές επεξεργασίας ψηφιακού σήματος (DSP) - Virtex-4 FX: Υψηλής απόδοσης, πλήρης -Επιλεγμένη λύση για εφαρμογές ενσωματωμένης πλατφόρμας

• Τεχνολογία ρολογιού Xesium™ - Μπλοκ διαχείρισης ψηφιακού ρολογιού (DCM) - Πρόσθετοι διαχωριστές ρολογιού αντιστοίχισης φάσης (PMCD) - Διαφορικά καθολικά ρολόγια • XtremeDSP™ Slice - 18 x 18, συμπλήρωμα δύο, υπογεγραμμένος πολλαπλασιαστής - Προαιρετικά στάδια σωλήνωσης - Ενσωματωμένος συσσωρευτής (48-bit) και Adder/Subtracter • Έξυπνη ιεραρχία μνήμης RAM - Κατανεμημένη RAM - Μπλοκ RAM 18 Kbit διπλής θύρας · Προαιρετικά στάδια διοχέτευσης · ​​Προαιρετική προγραμματιζόμενη λογική FIFO αντιστοιχίζει αυτόματα τα σήματα RAM ως σήματα FIFO - Η διεπαφή μνήμης υψηλής ταχύτητας υποστηρίζει DDR και DDR-2 SDRAM, QDR-II και RLDRAM-II.

• Τεχνολογία SelectIO™ - Λειτουργία 1,5 V έως 3,3 VI/O - Ενσωματωμένη τεχνολογία ChipSync™ με πηγή-σύγχρονη - Ψηφιακά ελεγχόμενη αντίσταση (DCI) ενεργός τερματισμός - Λεπτή τραπεζική I/O (διαμόρφωση σε μία τράπεζα) • Ευέλικτοι λογικοί πόροι • Ασφαλής κρυπτογράφηση Bitstream AES Chip • Διαδικασία CMOS Copper 90 nm • Τάση πυρήνα 1,2 V • Συσκευασία Flip-Chip, συμπεριλαμβανομένων των επιλογών πακέτων χωρίς Pb • Πομποδέκτης πολλαπλών Gigabit RocketIO™ 622 Mb/s έως 6,5 Gb/s (μόνο MGT) • IBM PowerPC RISC Processor Core [FX only] - PowerPC 405 (PPC405) Core - Auxiliary Processor Unit Interface (User Coprocessor) • Multi-Mode Ethernet MACs [μόνο FX]

Αρχιτεκτονική Περιγραφή:

Επισκόπηση συστοιχίας Virtex-4 FPGA Οι συσκευές Virtex-4 είναι προγραμματιζόμενες από το χρήστη συστοιχίες πυλών με διάφορα διαμορφώσιμα στοιχεία και ενσωματωμένους πυρήνες βελτιστοποιημένους για σχέδια συστημάτων υψηλής πυκνότητας και υψηλής απόδοσης.Οι συσκευές Virtex-4 υλοποιούν τις ακόλουθες λειτουργίες: • Τα μπλοκ εισόδου/εξόδου παρέχουν τη διασύνδεση μεταξύ των ακίδων πακέτων και της εσωτερικής ρυθμιζόμενης λογικής.Τα πιο δημοφιλή και αιχμής πρότυπα I/O υποστηρίζονται από προγραμματιζόμενα μπλοκ I/O (IOB).Τα IOB έχουν βελτιωθεί για εφαρμογές σύγχρονες με πηγή.Οι σύγχρονες βελτιστοποιήσεις πηγής περιλαμβάνουν το deskew ανά bit, τον σειριοποιητή/αποσειριοποιητή δεδομένων, τους διαχωριστές ρολογιού και τους αποκλειστικούς τοπικούς πόρους χρονισμού.• Configurable Logic Blocks (CLB), τα βασικά λογικά στοιχεία για τα Xilinx FPGA, παρέχουν συνδυαστική και σύγχρονη λογική, καθώς και κατανεμημένη μνήμη και δυνατότητα καταχώρησης μετατόπισης SRL16.• Οι μονάδες μπλοκ μνήμης RAM παρέχουν ευέλικτη μνήμη RAM 18 Kbit πραγματικής διπλής θύρας, η οποία μπορεί να σχηματίσει μεγαλύτερα μπλοκ μνήμης.Επιπλέον, οι μπλοκ RAM Virtex-4 FPGA περιέχουν προαιρετική προγραμματιζόμενη λογική FIFO για αυξημένη χρήση της συσκευής.• Ενσωματωμένα τμήματα XtremeDSP με δυνατότητα Cascadable με αποκλειστικούς πολλαπλασιαστές 18-bit x 18-bit, ενσωματωμένο Adder και συσσωρευτή 48-bit.

Αρχιτεκτονική περιγραφή: Επισκόπηση συστοιχίας Virtex-4 FPGA Οι συσκευές Virtex-4 είναι προγραμματιζόμενες από το χρήστη συστοιχίες πυλών με διάφορα διαμορφώσιμα στοιχεία και ενσωματωμένους πυρήνες βελτιστοποιημένους για σχέδια συστημάτων υψηλής πυκνότητας και υψηλής απόδοσης.Οι συσκευές Virtex-4 υλοποιούν τις ακόλουθες λειτουργίες: • Τα μπλοκ εισόδου/εξόδου παρέχουν τη διασύνδεση μεταξύ των ακίδων πακέτων και της εσωτερικής ρυθμιζόμενης λογικής.Τα πιο δημοφιλή και αιχμής πρότυπα I/O υποστηρίζονται από προγραμματιζόμενα μπλοκ I/O (IOB).Τα IOB έχουν βελτιωθεί για εφαρμογές σύγχρονες με πηγή.Οι σύγχρονες βελτιστοποιήσεις πηγής περιλαμβάνουν το deskew ανά bit, τον σειριοποιητή/αποσειριοποιητή δεδομένων, τους διαχωριστές ρολογιού και τους αποκλειστικούς τοπικούς πόρους χρονισμού.• Configurable Logic Blocks (CLB), τα βασικά λογικά στοιχεία για τα Xilinx FPGA, παρέχουν συνδυαστική και σύγχρονη λογική, καθώς και κατανεμημένη μνήμη και δυνατότητα καταχώρησης μετατόπισης SRL16.• Οι μονάδες μπλοκ μνήμης RAM παρέχουν ευέλικτη μνήμη RAM 18 Kbit πραγματικής διπλής θύρας, η οποία μπορεί να σχηματίσει μεγαλύτερα μπλοκ μνήμης.Επιπλέον, οι μπλοκ RAM Virtex-4 FPGA περιέχουν προαιρετική προγραμματιζόμενη λογική FIFO για αυξημένη χρήση της συσκευής.• Ενσωματωμένα τμήματα XtremeDSP με δυνατότητα Cascadable με αποκλειστικούς πολλαπλασιαστές 18-bit x 18-bit, ενσωματωμένο Adder και συσσωρευτή 48-bit.

Η Xilinx προσφέρει ένα ολοκληρωμένο χαρτοφυλάκιο πολλαπλών κόμβων για την αντιμετώπιση των απαιτήσεων σε ένα ευρύ σύνολο εφαρμογών.Είτε σχεδιάζετε μια εφαρμογή δικτύωσης προηγμένης τεχνολογίας, υψηλής απόδοσης που απαιτεί την υψηλότερη χωρητικότητα, εύρος ζώνης και απόδοση, είτε αναζητάτε ένα χαμηλού κόστους FPGA μικρού αποτυπώματος για να μεταφέρετε την τεχνολογία που ορίζεται από το λογισμικό σας στο επόμενο επίπεδο, Τα Xilinx FPGA και τα τρισδιάστατα IC σάς παρέχουν ενσωμάτωση συστήματος ενώ βελτιστοποιούν την απόδοση/watt.

Ηλεκτρικά χαρακτηριστικά Spartan-6 FPGA Τα Spartan®-6 LX και LXT FPGA είναι διαθέσιμα σε διάφορους βαθμούς ταχύτητας, με το -3 να έχει την υψηλότερη απόδοση.Οι ηλεκτρικές παράμετροι DC και AC των συσκευών FPGA Automotive XA Spartan-6 και Defence-grade Spartan-6Q FPGA είναι ισοδύναμες με τις εμπορικές προδιαγραφές, εκτός εάν σημειώνεται.Τα χαρακτηριστικά χρονισμού της εμπορικής (XC) βιομηχανικής συσκευής βαθμού ταχύτητας -2 είναι τα ίδια όπως για μια εμπορική συσκευή ποιότητας -2 ταχυτήτων.Οι βαθμοί ταχύτητας -2Q και -3Q προορίζονται αποκλειστικά για το διευρυμένο εύρος θερμοκρασίας (Q).Τα χαρακτηριστικά χρονισμού είναι ισοδύναμα με αυτά που εμφανίζονται για τους βαθμούς ταχύτητας -2 και -3 για τις συσκευές κατηγορίας Αυτοκινήτου και Άμυνας.Τα χαρακτηριστικά DC και AC Spartan-6 FPGA καθορίζονται για εμπορικά (C), βιομηχανικά (I) και διευρυμένα (Q) εύρη θερμοκρασίας.Μόνο επιλεγμένοι βαθμοί ταχύτητας ή/και συσκευές ενδέχεται να είναι διαθέσιμες στις βιομηχανικές ή διευρυμένες περιοχές θερμοκρασίας για συσκευές αυτοκινητοβιομηχανίας και άμυνας.Οι αναφορές στα ονόματα συσκευών αναφέρονται σε όλες τις διαθέσιμες παραλλαγές αυτού του αριθμού εξαρτήματος (για παράδειγμα, το LX75 θα μπορούσε να υποδηλώνει XC6SLX75, XA6SLX75 ή XQ6SLX75).Ο βαθμός ταχύτητας Spartan-6 FPGA -3N υποδεικνύει συσκευές που δεν υποστηρίζουν τη λειτουργία MCB.Όλες οι προδιαγραφές τάσης τροφοδοσίας και θερμοκρασίας διακλάδωσης αντιπροσωπεύουν τις χειρότερες συνθήκες.Οι παράμετροι που περιλαμβάνονται είναι κοινές σε δημοφιλή σχέδια και τυπικές εφαρμογές.Μπορείτε να βρείτε τους διαθέσιμους συνδυασμούς συσκευών και πακέτων στη διεύθυνση:

Προγραμματιζόμενα SoC, MPSoC και RFSoC

Απαράμιλλη απόδοση και δύναμη

Το χαρτοφυλάκιο SoC της Xilinx ενσωματώνει τη δυνατότητα προγραμματισμού λογισμικού ενός επεξεργαστή με τη δυνατότητα προγραμματισμού υλικού ενός FPGA, παρέχοντάς σας ασυναγώνιστα επίπεδα απόδοσης συστήματος, ευελιξίας και επεκτασιμότητας.Το χαρτοφυλάκιο παρέχει στα σχέδιά σας συνολικά πλεονεκτήματα συστήματος μείωσης ισχύος και χαμηλότερου κόστους με γρήγορο χρόνο στην αγορά.

Προγραμματιζόμενα 3D IC

Υψηλότερο εύρος ζώνης και ενοποίηση

Τα ομοιογενή και ετερογενή τρισδιάστατα IC της Xilinx παρέχουν την υψηλότερη λογική πυκνότητα, εύρος ζώνης και πόρους στο chip στη βιομηχανία, ανοίγοντας νέους δρόμους στην ενοποίηση σε επίπεδο συστήματος.Τα IC Xilinx UltraScale 3D παρέχουν πρωτοφανή επίπεδα ενοποίησης συστήματος, απόδοσης, εύρους ζώνης και ικανότητας.

IC χαρτοφυλακίου βελτιστοποιημένου κόστους

Το βελτιστοποιημένο ως προς το κόστος χαρτοφυλάκιο της Xilinx είναι το ευρύτερο στον κλάδο, που περιλαμβάνει τέσσερις οικογένειες που έχουν βελτιστοποιηθεί για συγκεκριμένες δυνατότητες:

Σπαρτιάτης^®-6 FPGA για βελτιστοποίηση I/O

• Spartan-7 FPGA για βελτιστοποίηση I/O με την υψηλότερη απόδοση ανά watt
• Artix^®-7 FPGA για βελτιστοποίηση πομποδέκτη και υψηλότερο εύρος ζώνης DSP
• Zynq^®-7000 προγραμματιζόμενα SoC για βελτιστοποίηση συστήματος με κλιμακούμενη ενσωμάτωση επεξεργαστή
• Artix UltraScale+™ FPGA για υψηλό εύρος ζώνης I/O και υπολογισμό DSP
•
•
